模具分型面如何做避空？
時間：2019/8/22 11:54:03 瀏覽次數：3349
字體：大
中
小

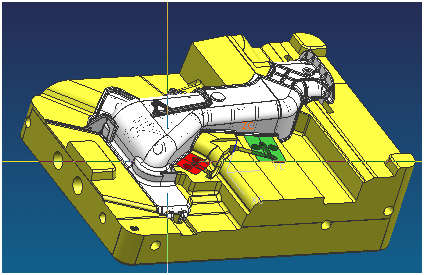

1. 任一產品尺寸達到200mm以上，產品整圈排氣槽內邊緣離產品外緣10-15mm為好，分型線接觸面30-50mm或以上，如下圖示，避空時要千萬注意流道。
此產品有255mm長
產品分型面分膠位留25-30mm
模型邊緣留10mm，綠色部份避空0.15mm
注意避空部分尖角倒圓角

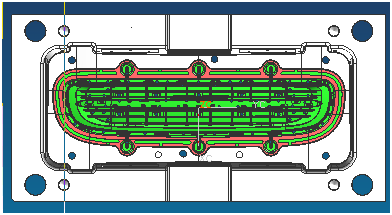

2. 100-200mm的產品，整圈排氣槽內邊緣離產品外緣8-10mm為好，分型接觸面30-40mm或以上。
此產品有124mm長
產品分型面分膠位留20-25mm
模型邊緣留10mm，紅色部份避空
注意避空部分尖角倒圓角
3. 100以下的產品，整圈排氣槽內邊緣離產品外緣6-8mm為好，分型接觸面20-30mm或以上。
此產品52mm長
產品分型面分膠位留15-20mm
模型邊緣留10mm，粉紅色部份避空0.15mm
注意避空部分尖角倒圓角
4. AB成型類，如下圖所示。
產品分型面分膠位留30-50mm
5. 異型分型面的避空，如下圖所示。
模具分型面比較異型，高低落差比較大
這些只要留25mm分膠位，后面可以避空
6. 有此產品的碰穿位，如果面積比較大，邊緣留10-15mm，中間紅色避空0.15mm，方便鉗工配模具。
